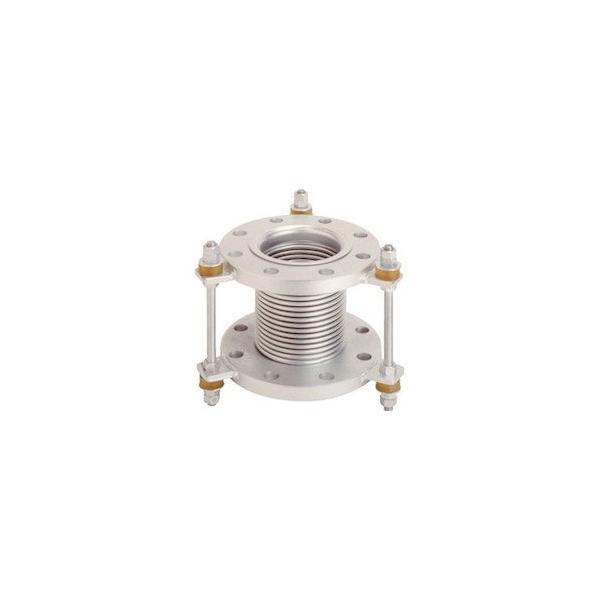

TF フランジ無溶接型防振継手 10K SS400 100AX150Lの魅力

価格	¥57,175 (税込)
ストア	Good-Item 4号店

防振継手とは何か？その役割と重要性について

防振継手は配管システムにおいて、振動や衝撃を吸収し、配管の破損や騒音の発生を防ぐための重要な部品です。特に機械設備や空調システム、工業プラントなどで使用され、長期間の安定運転を支える役割を担っています。配管に伝わる振動は、機械の稼働や流体の流れによって生じるもので、これを放置すると継手部分や配管本体に疲労が蓄積し、故障や漏れの原因になることも少なくありません。

防振継手は、その構造上、振動を柔軟に吸収することで配管全体の耐久性を高めるだけでなく、騒音の軽減にも効果的です。特に都市部や建物内の配管では、振動や騒音対策が快適な環境づくりに直結します。配管の振動対策を怠ると、機器の寿命が短くなるだけでなく、周囲の環境にも悪影響を及ぼすため、適切な防振継手の選定は非常に重要です。

このように防振継手は、配管システムの安全性と快適性を確保するためのキーパーツとして、多くの現場で欠かせない存在となっています。これから防振継手を選ぶ際には、どのような性能が必要か、どんな環境で使うのかをしっかり理解しておくことが大切です。

この防振継手の特徴と構造について詳しく解説

今回ご紹介する防振継手は、国土交通省仕様に準拠した高品質な製品です。特に注目したいのが、2層ベローズ構造を採用している点です。内層には耐食性に優れたSUS316Lステンレスを使用し、外層は柔軟性を持たせた設計になっています。この2層構造によって耐食性が大幅に向上し、長期間の使用でも安全性が保たれます。

また、薄板を2層に重ねることで柔軟性が増し、振動の吸収効果が高まっています。これにより、配管に伝わる衝撃や振動を効率的に和らげることが可能です。さらに溶接を使わずにアセンブリしているため、溶接部分の材料劣化がなく、強度と耐久性の両立を実現しています。

フランジ部分はスチール（SS400）製で、配管との接続がしっかりしているのもポイントです。全長150mm、呼び径100A、質量9.0kgと、設置しやすいサイズ感でありながら、1MPaの最高使用圧力に対応しています。適用流体は冷温水や空気で、使用温度範囲は0〜80℃となっているため、一般的な空調や配管設備に幅広く使えます。

このような構造と性能の組み合わせが、配管の振動を効果的に吸収し、設備の安定稼働を支える理由です。

防振継手の選び方：サイズや材質、使用環境のポイント

防振継手を選ぶ際には、まず配管の呼び径や使用圧力、温度条件を正確に把握することが重要です。今回の製品は呼び径100A、最高使用圧力1MPa、使用温度0〜80℃に対応しているため、これらの条件に合致する配管に最適です。適合しない場合は、別のサイズや仕様の製品を検討する必要があります。

また、材質も選定の大きなポイントです。内層にSUS316Lを使うことで耐食性が高まっているため、腐食性のある流体や湿気の多い環境でも安心して使えます。一方、フランジはスチール製のため、接続部の強度が高く、しっかりと固定できます。

さらに、振動の種類や強さも考慮しましょう。強い振動や衝撃が予想される場合は、より柔軟性の高い防振継手を選ぶことが望ましいです。今回の2層ベローズ構造は柔軟性に優れているため、多くの現場で効果的に振動を吸収できます。

このように、配管の仕様や設置環境に合わせて最適な防振継手を選ぶことが、長期的な安全運用につながります。

設置方法と取り扱いのポイント

防振継手の性能を最大限に活かすためには、正しい設置方法が欠かせません。まず、配管の振動方向や振動源を確認し、防振継手の設置位置を決定します。振動の伝わりやすい部分に設置することで、効果的に振動を吸収できます。

設置時には付属の専用ノンアスパッキンを必ず使用してください。これにより、接続部の密閉性が保たれ、漏れのリスクを減らせます。パッキンの種類を変えたり、別のパッキンを使うと性能が落ちる恐れがあるため注意が必要です。

また、取り付けの際はフランジ部のボルトを均等に締め付けることがポイントです。偏った締め方をすると、継手に負荷がかかり、早期の劣化や故障につながる可能性があります。均一なトルクで締めることを心がけましょう。

設置後は、定期的にボルトの緩みやパッキンの状態をチェックし、必要に応じてメンテナンスを行うことが大切です。これにより、長期間にわたり安定した性能を維持できます。

防振継手のメンテナンスと長持ちさせるコツ

防振継手は設置したら終わりではなく、定期的なメンテナンスが必要です。特にボルトの緩みやパッキンの劣化は、配管の漏れや振動吸収性能の低下につながるため、こまめな点検が求められます。使用環境によっては、錆や汚れが付着することもあるため、清掃も忘れずに行いましょう。

点検の際は、以下のポイントに注意してください。

• ボルトの締め付け状態の確認と再締め付け
• 専用ノンアスパッキンの変形や劣化の有無
• フレキ部のステンレスベローズの損傷や亀裂のチェック
• 配管周辺の腐食や汚れの除去

特にベローズ部分は振動を吸収する重要なパーツなので、亀裂や穴が開いていないかを丁寧に確認しましょう。もし損傷が見つかった場合は、早めの交換を検討してください。

また、使用環境に応じて防錆処理を施すことも長持ちの秘訣です。湿気の多い場所や腐食性の高い環境では、定期的な防錆対策が効果的です。

こうしたメンテナンスを怠らずに行うことで、配管システム全体の信頼性が向上し、トラブルを未然に防げます。

よくある質問（FAQ）コーナー

防振継手に関してよく寄せられる質問をまとめました。初めての方も参考にしてください。

質問	回答
この継手はどのような流体に使えますか？	冷温水や空気に適しています。その他の流体については事前にご相談ください。
最高使用圧力はどのくらいですか？	1MPaまで対応しています。
専用ノンアスパッキン以外は使えますか？	付属の専用ノンアスパッキンのみの使用を推奨しています。
設置時に注意するポイントは？	ボルトの均一な締め付けとパッキンの正しい装着が重要です。
耐用年数はどれくらいですか？	使用環境やメンテナンス状況によりますが、定期点検を行うことで長期間使用可能です。

まとめ：防振継手選びと活用のポイント

防振継手は配管の振動を吸収し、設備の安全性と快適性を保つために欠かせないアイテムです。今回の製品は国土交通省仕様に準拠し、2層ベローズ構造で耐食性と柔軟性を高めているため、多くの現場で安心して使えます。呼び径や圧力、温度などの条件に合った製品を選び、正しい設置と定期的なメンテナンスを心がけることが長持ちの秘訣です。

防振継手の選定に迷ったら、配管の仕様や使用環境をしっかり確認し、専門家に相談するのも良いでしょう。これからの設備運用に役立つ一品として、ぜひ検討してみてください。
