| ブランド | ブランド登録なし |
|---|---|
| 価格 | ¥768,900 (税込) |
| ストア | DIY FACTORY ONLINE SHOP |
- 研究や検査に最適な偏光顕微鏡の特徴と使い方が分かる
- 本格的な三眼タイプの偏光顕微鏡の性能や構造を詳しく解説
- 購入前に知っておきたいポイントやFAQで疑問を解消できる
偏光顕微鏡とは？基本の仕組みと特徴
偏光顕微鏡は、通常の光学顕微鏡とは異なり、偏光した光を利用して観察対象の特性を詳しく見ることができる特殊な顕微鏡です。特に鉱物学や材料科学、生物学の分野で活用されており、結晶構造や応力分布、物質の異方性を観察するのに適しています。
この顕微鏡は、光が特定の方向に振動する偏光状態で試料を照らし、試料を通過した光の変化を捉えます。これにより、通常の顕微鏡では見えにくい微細な構造や色の変化を鮮明に映し出せるのが特徴です。
偏光顕微鏡の基本的な構成は、光源、偏光子、試料台、分析子（アナライザ）、接眼レンズ、対物レンズなどから成り立っています。特に偏光子と分析子が直交する配置により、試料を通過した光の干渉や屈折の違いを観察できます。
研究や検査の現場では、こうした光学的特性を利用して、物質の内部構造や成分の違いを明確に識別することが求められます。そのため、偏光顕微鏡は専門的な分析に欠かせないツールとなっています。
また、偏光顕微鏡は倍率やレンズの性能、ステージの回転機構などが重要で、これらの性能によって観察の精度や使い勝手が大きく変わります。特に研究用では、精密な操作が可能なモデルが求められます。
このように、偏光顕微鏡は単なる拡大装置ではなく、光の性質を活かして物質の詳細な情報を引き出すための高度な機器です。これから詳しく紹介する製品は、そんな偏光顕微鏡の中でも高い性能を持つモデルとなっています。
三眼タイプの偏光顕微鏡のメリットと使い方
偏光顕微鏡の中でも三眼タイプは、観察の幅を広げるために特に人気があります。三眼とは、通常の二眼（左右の接眼レンズ）に加え、中央にカメラなどを取り付けるためのチューブが付いているタイプのことです。
この三眼構造の最大のメリットは、観察しながら同時に写真や動画を撮影できる点にあります。研究や報告書作成の際に、観察結果を正確に記録できるのは大きな強みです。
使い方としては、通常の接眼レンズで直接観察しつつ、中央のカメラチューブに接続されたデジタルカメラで画像を取得します。これにより、観察と記録の作業を効率的に行えます。
また、三眼タイプは操作性にも優れており、レボルバーやステージの精密な調整が可能です。特に芯出し機構付きのレボルバーは、レンズの切り替え時にズレを防ぎ、観察の快適さを高めます。
さらに、三眼タイプは研究用途に適した多彩なアクセサリーを取り付けやすい設計になっているため、用途に応じて機能を拡張できるのも魅力です。
このように、三眼偏光顕微鏡は、単なる観察だけでなく記録や分析の効率化を図りたい方に特におすすめのタイプです。
これなら観察しながらすぐにデータを保存できて便利だね

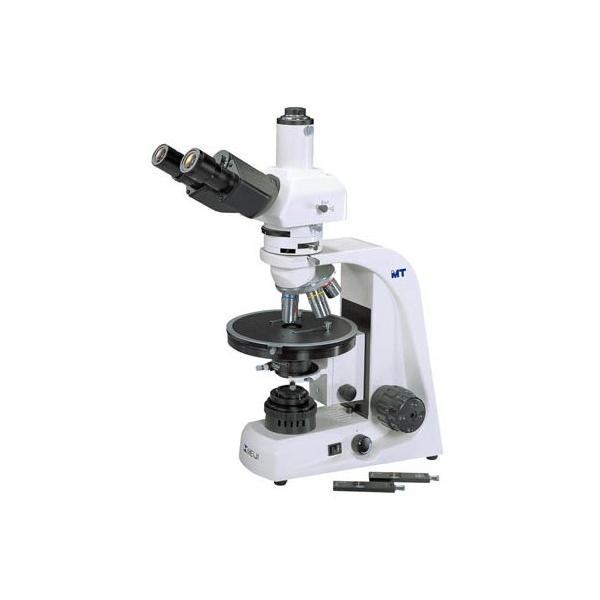

本格的なレンズ構成と倍率の特徴
この偏光顕微鏡は、総合倍率が40倍から400倍まで調整可能で、幅広い観察対象に対応しています。接眼レンズはKHW10×の2個組で視野数20、右側には十字線入りのレンズが装備されているため、位置合わせや測定がしやすい設計です。
対物レンズはPlanタイプの4×、10×、40×(S)がセットされており、いずれも高い平面性を持つため、観察時の像の歪みを抑えています。特に40×はSタイプで、より高精度な観察に適しています。
倍率の切り替えは、ボールベアリング式の4穴レボルバーでスムーズかつ正確に行えます。芯出し機構が付いているため、レンズ交換時のズレを防ぎ、観察の安定性が保たれます。
このようなレンズ構成は、鉱物の微細構造から生物試料の詳細な観察まで幅広く対応できるため、研究や検査の現場で重宝されます。
また、倍率調整の幅が広いことで、粗い構造から細部まで段階的に観察できるのも大きなメリットです。これにより、試料の全体像を把握しつつ、必要に応じて詳細観察に切り替えられます。
さらに、視野数20の接眼レンズは広い視野を確保し、観察効率を高めています。十字線入りのレンズは、特に位置決めや計測作業を行う際に役立ちます。
ステージと焦準装置の使いやすさを徹底解説
この偏光顕微鏡のステージは、直径175mmのセラミックコート回転ステージで、360度の目盛とバーニヤ目盛が付いています。これにより、試料の微細な角度調整が正確に行え、偏光観察に欠かせない回転操作がスムーズです。
ステージクリップも装備されているため、試料の固定がしっかりでき、観察中にずれる心配がありません。セラミックコートは耐久性が高く、長期間の使用にも耐える仕様です。
焦準装置は粗動と微動の同軸ハンドルで操作しやすく、ローラーガイドのラックピニオン式を採用しているため、滑らかで正確なピント合わせが可能です。これにより、観察時のストレスを軽減し、細かな調整も簡単に行えます。
こうしたステージと焦準装置の設計は、研究や検査で長時間の観察を行う際に特に重要で、操作性の良さが作業効率を大きく向上させます。
また、360度回転機能は偏光顕微鏡ならではの特徴で、試料の光学特性を多角的に分析する際に不可欠です。バーニヤ目盛が付いていることで、角度の微調整も正確に記録できます。
このように、ステージと焦準装置の高性能な設計は、研究者や技術者にとって使いやすさと信頼性を両立したポイントとなっています。
照明装置と偏光装置の詳細な機能説明
照明装置は透過ケーラー方式を採用し、6V30Wのハロゲンランプが光源となっています。ケーラー照明は均一で明るい光を試料に当てることができ、観察像のコントラストを高めるのに適しています。
偏光装置は、アナライザがスライダー枠入り、ポラライザははねのけ式枠入りで360度回転可能です。これにより、偏光の角度を細かく調整でき、試料の光学的性質を詳細に観察できます。
さらに、ベルトランレンズと検板（1/4波長および鋭敏色板2種類）が付属しており、これらは光の位相差を調整し、微妙な色彩変化を観察するのに役立ちます。特に鉱物や結晶の観察において、色の違いを識別しやすくなります。
偏光装置の操作性も優れており、スムーズな回転と確実な固定が可能です。これにより、観察中の設定変更もストレスなく行えます。
このような照明と偏光装置の組み合わせは、観察の精度と快適さを両立させ、研究や検査の現場での活用に最適です。
光の角度を変えるだけでこんなに見え方が変わるんだね
製品のサイズ・重量と設置環境のポイント
この偏光顕微鏡の大きさは210×263×510mmで、重量は約10kgです。研究室や検査室の机上に置いても十分なスペースを確保できるコンパクトさが魅力です。
重量が10kgあるため、安定した台の上に設置することが重要です。振動や揺れが少ない環境を選ぶことで、観察時のブレを防ぎ、より鮮明な画像が得られます。
設置場所の選定では、照明の影響を受けにくい場所や、温度変化が少ない部屋が望ましいです。特にハロゲンランプを使用しているため、熱の放散にも配慮してください。
また、三眼タイプのため、カメラや周辺機器を接続するスペースも考慮すると良いでしょう。ケーブルの取り回しや電源の確保も事前に計画しておくことをおすすめします。
設置環境に適した準備をすることで、顕微鏡の性能を最大限に引き出し、快適な観察作業が可能になります。
購入前に知っておきたい価格とコストパフォーマンス
この偏光顕微鏡の価格は768,900円と、専門的な機器としては妥当なレンジに位置しています。高性能な三眼タイプで、研究や検査に必要な機能をしっかり備えているため、価格に見合った価値が期待できます。
価格を考える際には、単に初期費用だけでなく、長期的な使用を見据えた耐久性やメンテナンスのしやすさも重要なポイントです。セラミックコートのステージやボールベアリング式レボルバーなど、耐久性に優れた部品が使われているため、長く使えるのが魅力です。
また、付属の偏光装置や検板、ベルトランレンズなどの充実したセット内容は、別途購入する必要がなく、トータルコストを抑えられます。
研究機器としての性能と価格のバランスを考えると、専門的な用途でしっかり使いたい方にとっては、納得のいく選択肢と言えるでしょう。
購入時には、保証内容やサポート体制も確認しておくと安心です。信頼できるメーカーの製品であれば、万が一のトラブル時もスムーズに対応してもらえます。
よくある質問（FAQ）で疑問を解消しよう
偏光顕微鏡を初めて使う方や、購入を検討している方からよく寄せられる質問をまとめました。参考にしてください。
- Q: 三眼タイプのメリットは何ですか？
A: 観察と同時に画像や動画を撮影できるため、記録や報告書作成が効率的に行えます。 - Q: どのくらいの倍率が使えますか？
A: 40倍から400倍まで幅広く調整可能で、様々な試料に対応できます。 - Q: メンテナンスは難しいですか？
A: 定期的な清掃と点検が必要ですが、耐久性の高い部品を使っているので比較的扱いやすいです。 - Q: 設置場所で気をつけることは？
A: 振動が少なく、安定した台の上に設置することが重要です。 - Q: 付属品は何がありますか？
A: 偏光装置一式、検板、ベルトランレンズなどがセットになっています。
これらの質問に加え、購入前には実際の使用環境や目的に合わせて、専門スタッフに相談するのもおすすめです。疑問点を解消して、納得のいく選択をしましょう。
まとめ：本格派研究用偏光顕微鏡の選び方とポイント
偏光顕微鏡は、光の性質を活かして物質の詳細な構造を観察するための専門機器です。特に三眼タイプは、観察と記録を同時に行えるため、研究や検査の現場で非常に重宝されます。
今回紹介したモデルは、40倍から400倍までの幅広い倍率、精密なレンズ構成、耐久性の高いステージや焦準装置、さらに高性能な照明と偏光装置を備えています。これにより、様々な試料を細かく観察でき、使いやすさも兼ね備えています。
設置環境や価格面も考慮しつつ、長期的に信頼して使える製品を選ぶことが大切です。購入前にはFAQなどで疑問を解消し、実際の使用目的に合った機種を選んでください。
偏光顕微鏡の選び方や使い方をしっかり理解して、研究や検査の質を高める一助にしてくださいね。
